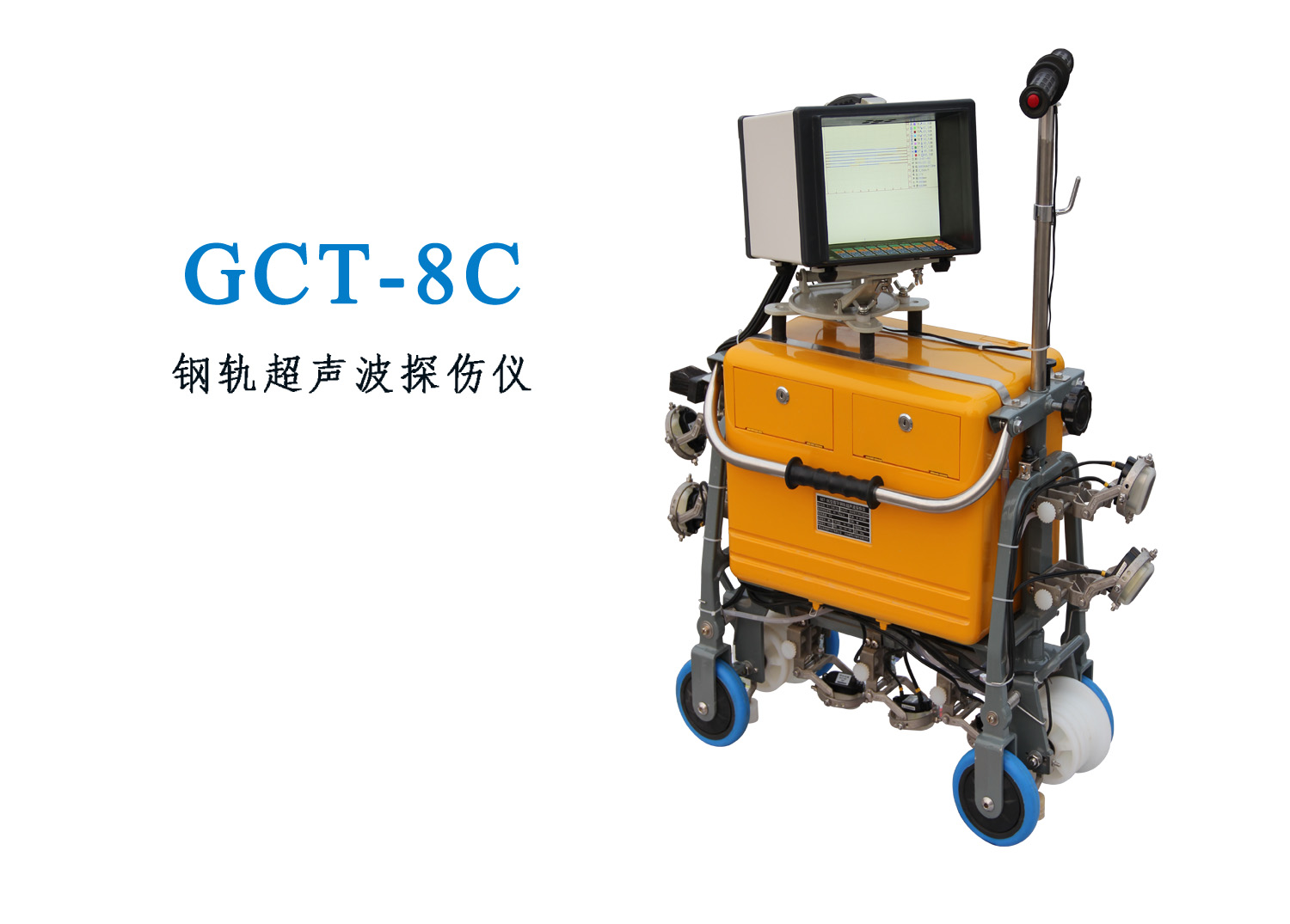

钢轨探伤仪GCT-8C

产品介绍


    产品概述:

      执行最新国家铁道行业标准TB/T2340—2012《多通道A型显示钢轨超声波探伤仪技术条件》,适用于探测43kg/m~75kg/m钢轨母材中存在的各种缺陷。通过原铁道部标准计量研究所的《铁路专用计量器具新产品技术认证》。 超声波A型脉冲和B型图像同屏分区显示全程自动记录探伤数据功能。配套计算机播放软件,可以对探伤数据进行连续回放和分析。 具有防雨、遮阳结构,采用大尺寸高亮度军工级显示屏,在强光、低温下清晰可见。


    仪器特点:

    ● 具有GPS卫星定位功能;

    ● 具有探头草状波积分值计算功能,通过此功能仪器可帮助探伤工监测发生故障或耦合不良的探头,回放软件可帮助分析员考核现场设定的灵敏度是否合适;

    ● 8.4寸彩色高亮度显示屏,可以显示2米以上的B型图像,可以在各种环境中清晰显示图像,各个通道的A型脉冲和B型图像用不同颜色分开,便于观察;

    ● 环境适应性好,可以在-35℃~45℃温度环境下工作,全防水结构,可在雨中作业工作;




    技术参数:

    ● 探测通道:9个通道;

    ● 探头工作频率:2MHz;

    ● 重复探测频率:400Hz;

    ● 探测范围:0~200mm(43kg/m和50kg/m钢轨)0~250mm±5mm(60kg/m和75kg/m钢轨);

    ● 增益控制范围:0~60dB,步进0.5dB;

    ● 动态范围:≥16dB(抑制小),2~6dB(抑制大);

    ● 水平线性误差:≤2%;垂直线性误差:≤15%;

    ● 衰减器误差:每12dB不超过±1dB;

    ● 工作电压:18V~26V;

    ● 额定功率:≤8W;

    ● 工作温度:-35℃~45℃;

    ● 耦合剂容量:18L;

    ● 重量:25Kg(不含耦合剂);
